ZW-9905开关状态模拟指示仪-数码

详细说明

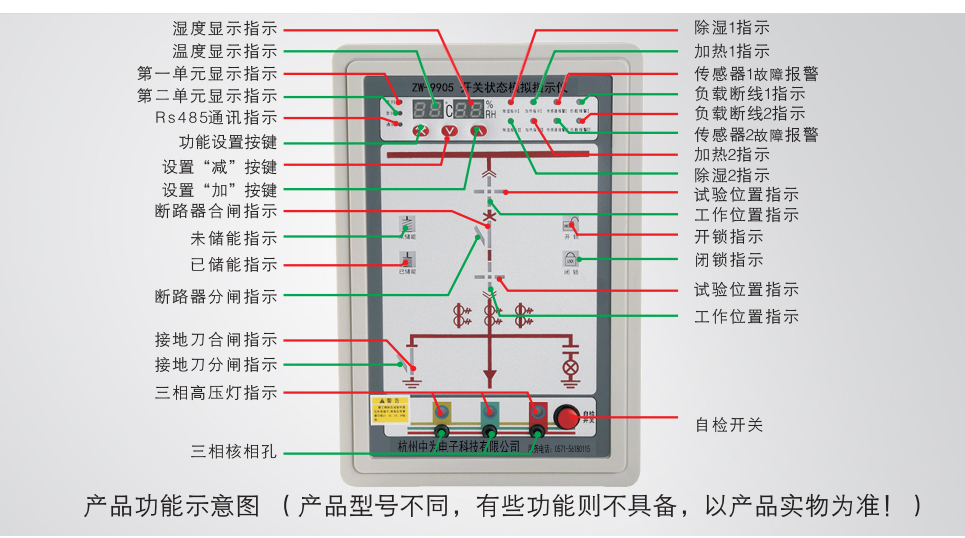

面板布局示意图

技术性能指标：

    1、工作电压：AC/DC 110V～220V 50Hz ±10%

    2、工作环境：温度-10℃～55℃；湿度≤75%RH；海拔高度≤3000m

    3、控温模式：升/降温型，控湿模式：除湿型

    4、抗电强度：外壳与端子间大于AC2000V。

    5、绝缘性能：外壳与端子间大于100MΩ。

    6、功    耗：≤10W

    7、温度测量范围：-30～130℃

    8、湿度测量范围：0～99%RH

    9、强制闭锁动作寿命：＞10000次

    10、主控输出/报警输出：无源，阻性负载，触点容量AC220V 5A

    11、闭锁继电器输出接点额定容量：AC 220V/3A  DC110V 3A。

功能说明：

    1、温湿度控制部分：

   1-1．升温型：当测量温度值小于设置温度时，启动加热负载，当测量温度大于设置温度加上温度回差（默认5℃）时关闭加热负载。

   1-2．降温型：当测量温度值大于设置温度时，启动降温负载，当测量温度小于设置温度减去温度回差（默认5℃）时关闭降温负载。

    1-3．除湿型：当测量湿度值大于设置湿度时，启动除湿负载，当测量湿度小于设置湿度减去湿度回差（默认10%RH）时关闭除湿负载。

     1-4．超温报警：当测量温度值大于报警设置值时，超温报警输出，当测量温度小于报警设置值减去回差（默认5℃）关闭超温报警。

   1-5．断线报警说明：当仪表控制加热器或风机输出时，负载没有正常工作时则断线报警输出；当传感器断线时则传感器断线报警输出。

1. 2、模拟指示部分：

2. 2.1、断路器位置指示:

3.     工作位置触点闭合时，红色垂直模拟条点亮，显示断路器位于工作位置；试验位置触点闭合时，绿色水平模拟条点亮，显示断路器位于试验位置。

4.     断路器处于摇进位置或不在柜体内（既不在工作位置又不在试验位置），红色垂直模拟条和绿色，水平模拟条同时闪烁，显示断路器位于中间位置。

5. 2.2、断路器状态指示:

6.     合闸时，断路器合触点闭合，红色垂直模拟条点亮；分闸时，断路器分触点闭合，绿色倾斜模拟条点亮。

7. 2.3、弹簧储能指示:

8.     触点闭合，红色指示灯点亮，表示已储能；触点断开，绿色指示灯点亮，表示未储能。

9. 2.4、接地闸刀位置指示：

10.     触点闭合，红色垂直模拟条点亮，表示接地合闸；触点断开，绿色倾斜模拟条点亮，表示接地断开。

11. 注：此处输入接点必须为无源接点，标配为无源常开，无源常闭下单注明。

12. 3、 高压带电指示部分(符合《GB52081高压带电指示仪标准》规定):

13.     LED启辉电压(KV)：在（15%-25%）额定母线电压；

1. 闭锁启控电压(KV)：在（20%-40%）额定母线电压。闭锁继电器输出触点额定容量：AC/DC 220V/5A。

14.     闭锁继电器动作规律如下:

15. 条      件	状      态
    无辅助电源时	闭锁接点断开，禁止操作
    有辅助电源时，高压电任一相带电时	闭锁接点断开，禁止操作。闭锁红灯亮
    有辅助电源时，高压三相都不带电时	闭锁接点闭合，允许操作。闭锁红灯灭

16. 注意：高压母线6KV,10KV,24KV高压传感器容值按100-120pf生产，高压母线35KV按45pf生产，特殊规格下单注明。

     4、通讯功能：

        4.1、采用RS-485数字接口（差分、半双工）4、通讯功能：RS485接口，MODBUS通讯协议上传温湿度测量值及开关器状态信号（不提供上位机软件）

    4.2、电气隔离：数字接口/仪表，数字接口/信号（1500V/50Hz/1min）

    4.3、通讯参数可编程：

       波特率：1200、2400、4800、9600（显示对应12、24、48、96）

    仪表地址： 0-99地址码        数据格式：1个起始位，8个数据位，1个停止位。

      4.4、通讯地址对应表按选配功能电子版传输，详见电子版下附件1。

外形尺寸及安装方式：

        1、外型尺寸：150mm（宽）×220mm（高）×40mm（深）

        2、开孔尺寸：121mm（宽）×181mm（高）

        3、安装方式:产品采用嵌入式安装，标配两个镀锌卡扣，安装省事便捷。
